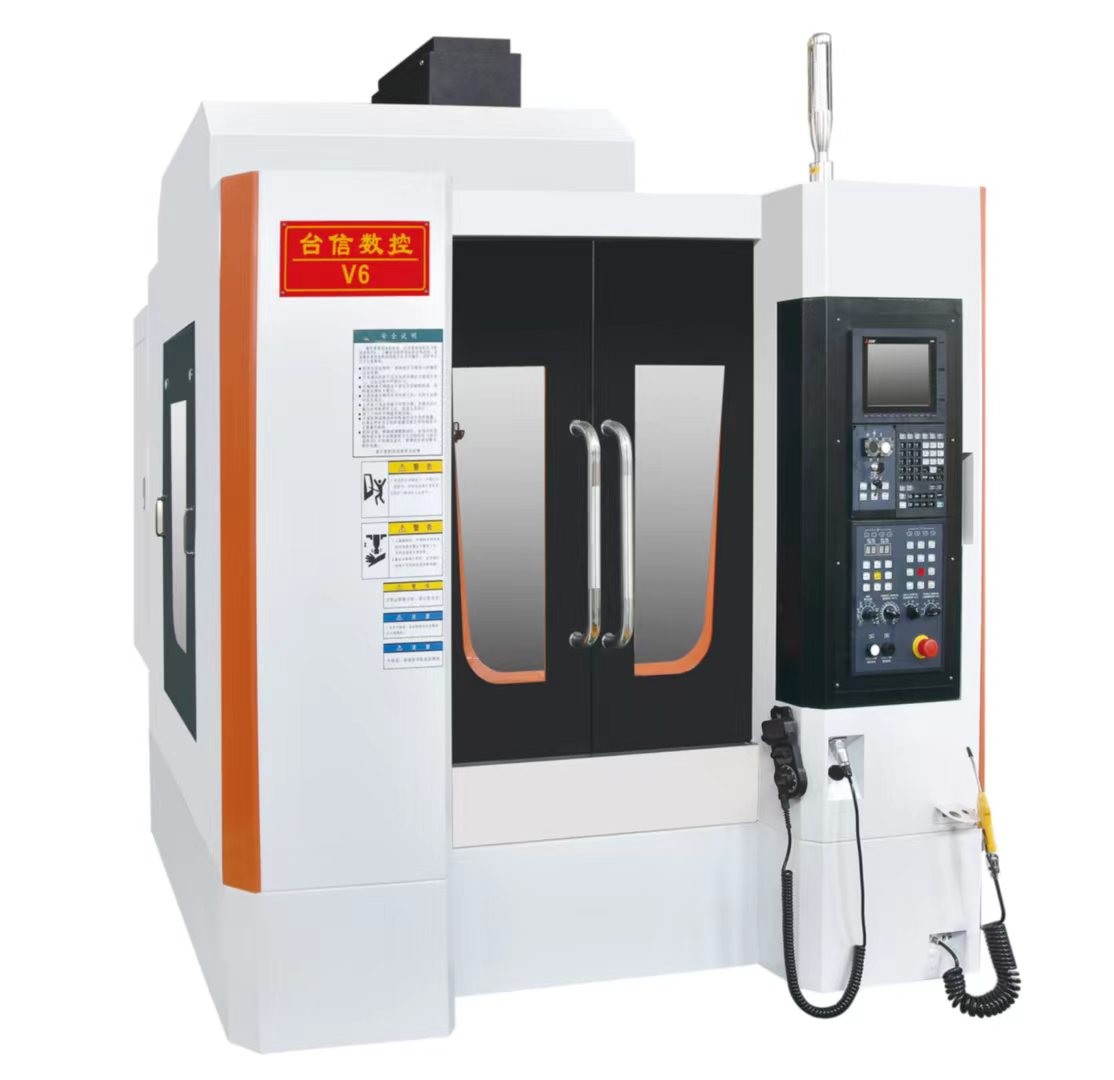

Série de Centros de Mecânica de Ferrovias Lineares (ferrovias lineares de três eixos) TXC-V9

Nome/ Modelo: TXC-V6

Tamanho do banco de trabalho: 700 x 420 mm

Viagem em três eixos (X/Y/Z): 600/450/400 mm

Distância entre a face final do fuso e a mesa de trabalho: 120-520 mm

Distância entre o centro do fuso e o carril de condução da coluna: 480 mm

Especificações do carril do eixo X: 30 mm

Especificações do carril do eixo Y: 30 mm

Especificações do carril do eixo Z: 35 mm

Fenda em T (número - tamanho x espaçamento) 5 - 18 x 100

Carga da bancada de trabalho: 350 kg

BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 -

Velocidade máxima do fuso: 12000 rpm

Potência do fuso: 7,5 kW

Potência do motor de três eixos X/Y/Z: 1,5/1,5/3 kW

Especificações dos parafusos de esferas X/Y/Z: 3216 mm

Velocidade de travagem rápida de três eixos: 48/48/48 m/min

Velocidade de corte de três eixos: 1-12000 mm/min

Precisão de posicionamento: ± 0,003/300 mm

Repetir a precisão de posicionamento: ±0,003 mm

Peso da máquina: 4 T

Tamanho da máquina: 2400 x 2500 x 2600 mm
