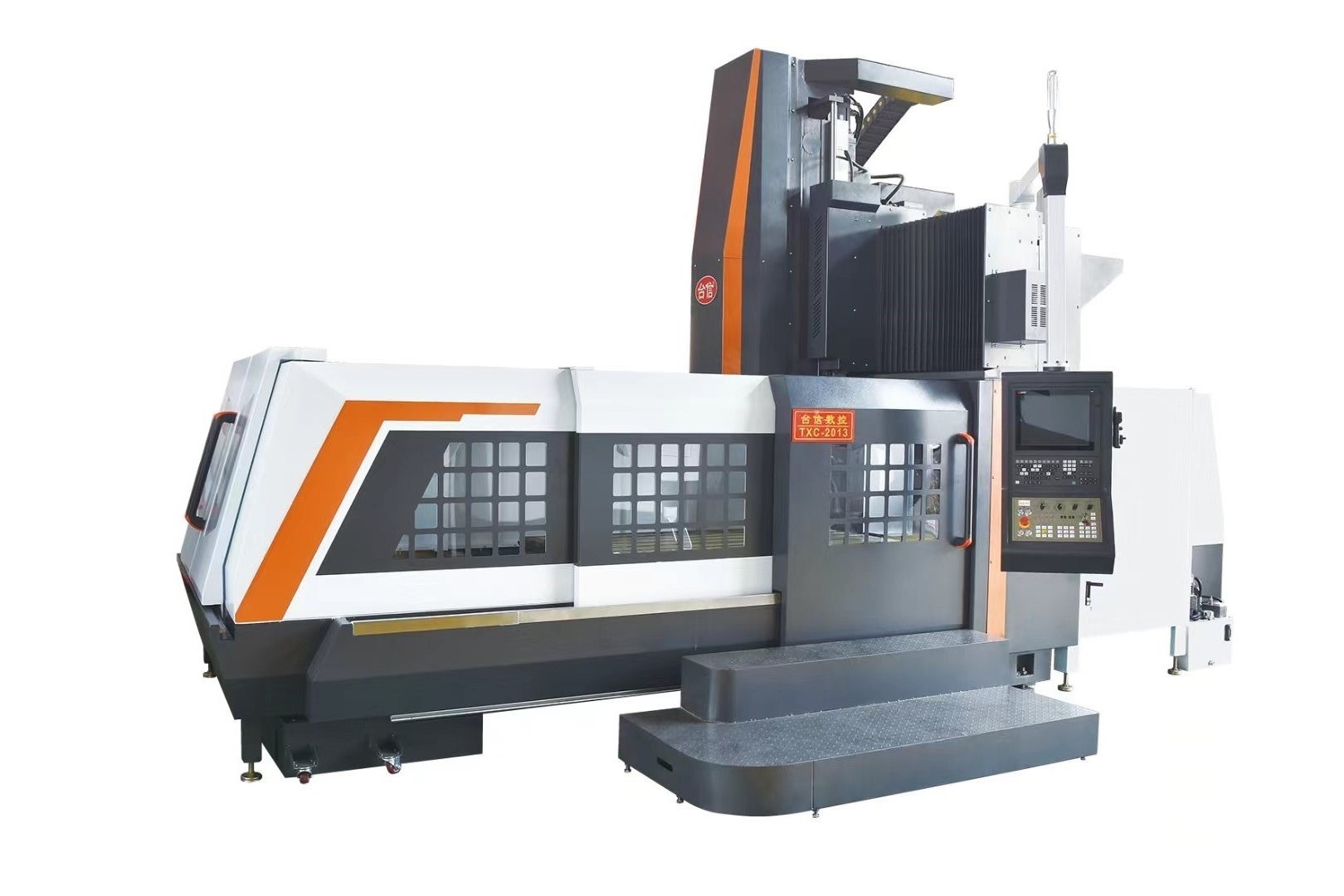

Centro de Mecânica da Série Gantry TXC-2013

Nome/modelo: TXC-2013

Tamanho da bancada de trabalho: 2000 x 1000 mm

Viagem em três eixos (X/Y/Z): 2000/1400/800 mm

Distância entre a extremidade do fuso e a mesa de trabalho: 70-870 mm

Largura do pórtico: 1400 mm

Especificações do carril do eixo X/Y/Z: 45/45/carril deslizante retangular

T-Slot (número - tamanho x espaçamento): 5 - 18 x 120

T-Slot (número - tamanho x espaçamento): 5 - 18 x 120

Orifício cônico do fuso: BT40/Ø150

Velocidade máxima do fuso: 8000 rpm

Motor de fusão: 11 kW

Motor do eixo X/Y/Z:3/3/3 kW

Especificações dos parafusos de esferas X/Y/Z: 4010 mm

Movimento rápido X/Y/Z: 16/16/15 m/min

Velocidade de corte:1-8000 mm/min

Precisão de posicionamento: +- 0,004/300 mm

Precisão de posicionamento repetido: +- 0,004 mm

Carga da bancada de trabalho: 800 kg

Peso da máquina: 7 T

Tamanho da máquina: 3300 x 2900 x 2800 mm
